Umfassungszarge Kantspiegel als Eckzarge mit Sichtkante
Eckzarge Standardausführung
Eckzargen sind für Ständerwerkswände und Mauwerkswände geeignet. Die Falzseite und die Leibung werden in die vorhandene Wandöffnung von einer Seiten umfasst. Der Einbau dieser zweischaligen Zargen sollte nach Möglichkeit nach der Fertigstellung von Wänden und Böden erfolgen.
Bitte beachten Sie: Dies sind nur Standard Ausführungen.
Sie benötigen Zargen mit Oberlicht oder Seitenlicht; Schiebetürzargen oder Sonderzargen, dann sprechen Sie mit unseren Mitarbeitern.
Sie haben Fragen zu: Ausführungsvarianten; Massbezug für Umfassungszargen; wandbündige Zargen; Blockzargen; Blendrahmen; Anschlagmaße für Bänder Serie V8 . . .; Serie VX, VN, A23; Maße für AZ Fallen und Riegelausnehmungen 29er Falz; 47er Falz oder 57er Falz
Besonderheiten
Leicht zu reinigenFreie Wahl der OberflächenbeschichtungAntihaftbeschichtungen für den Food- und Nonfood-BereichHohe mechanische Widerstandsfähigkeit Beständig gegen Wasser und WasserdampfVerstellung Türblatt möglich
Produkteigenschaften
Profilsystem
303
Falz
29 / 47 / 57
Profilaussenmass Falz 29
104mm
Profilaussenmass Falz 47
122mm
Profilaussenmass Falz 57
132mm
Wanddickenausgleich
nein
Ansicht Bandseite
Falz 29: 40 und 50mm; Falz 47: 40 und 50mm; Falz 57: 40mm
Ansicht Bandgegenseite
30mm
Zeichnungen
303a-29-G

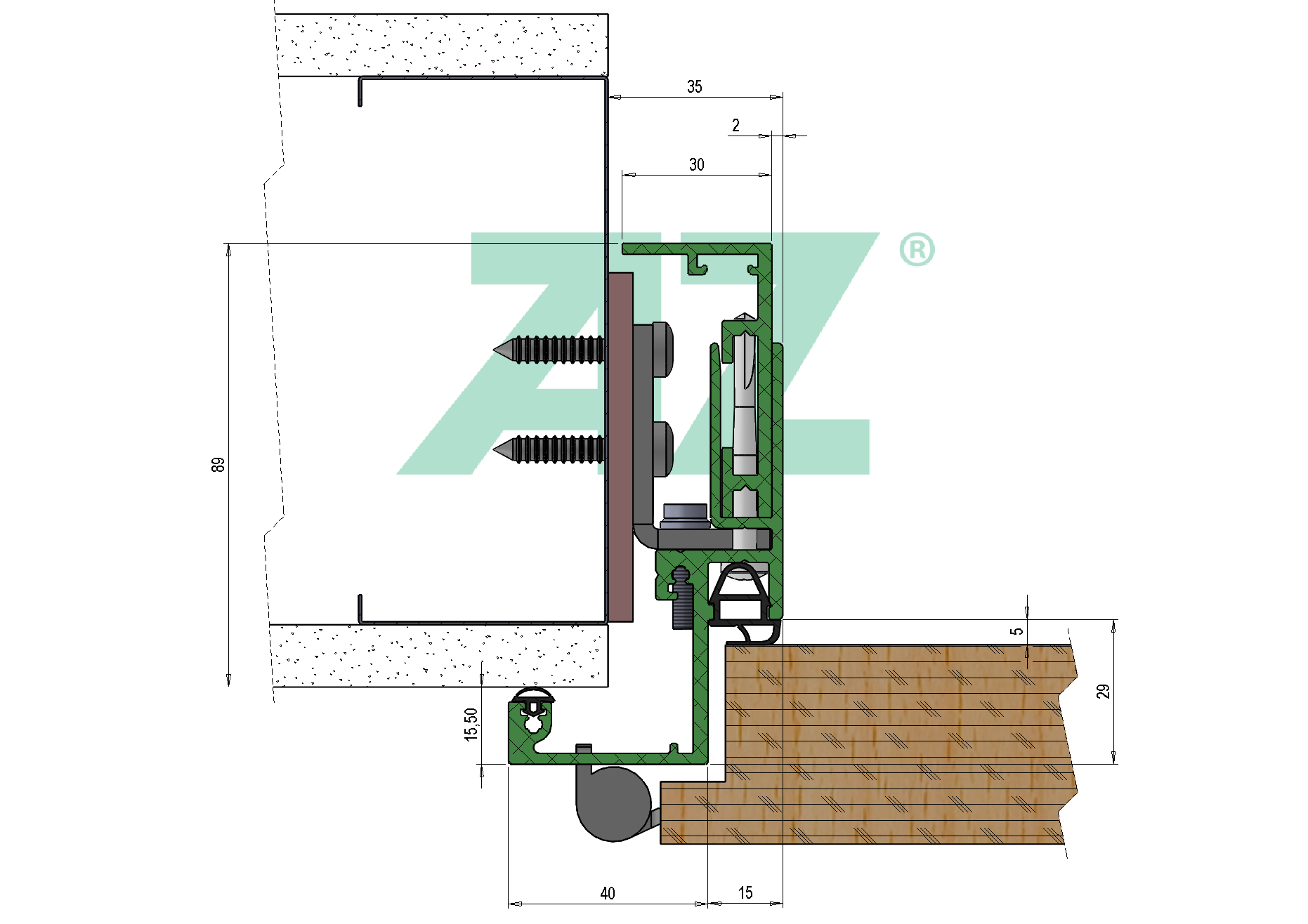

303a-29-GTB
303b-47-G
303b-47-STB
303b-47-STB-65
303b-47-STB-65-DF

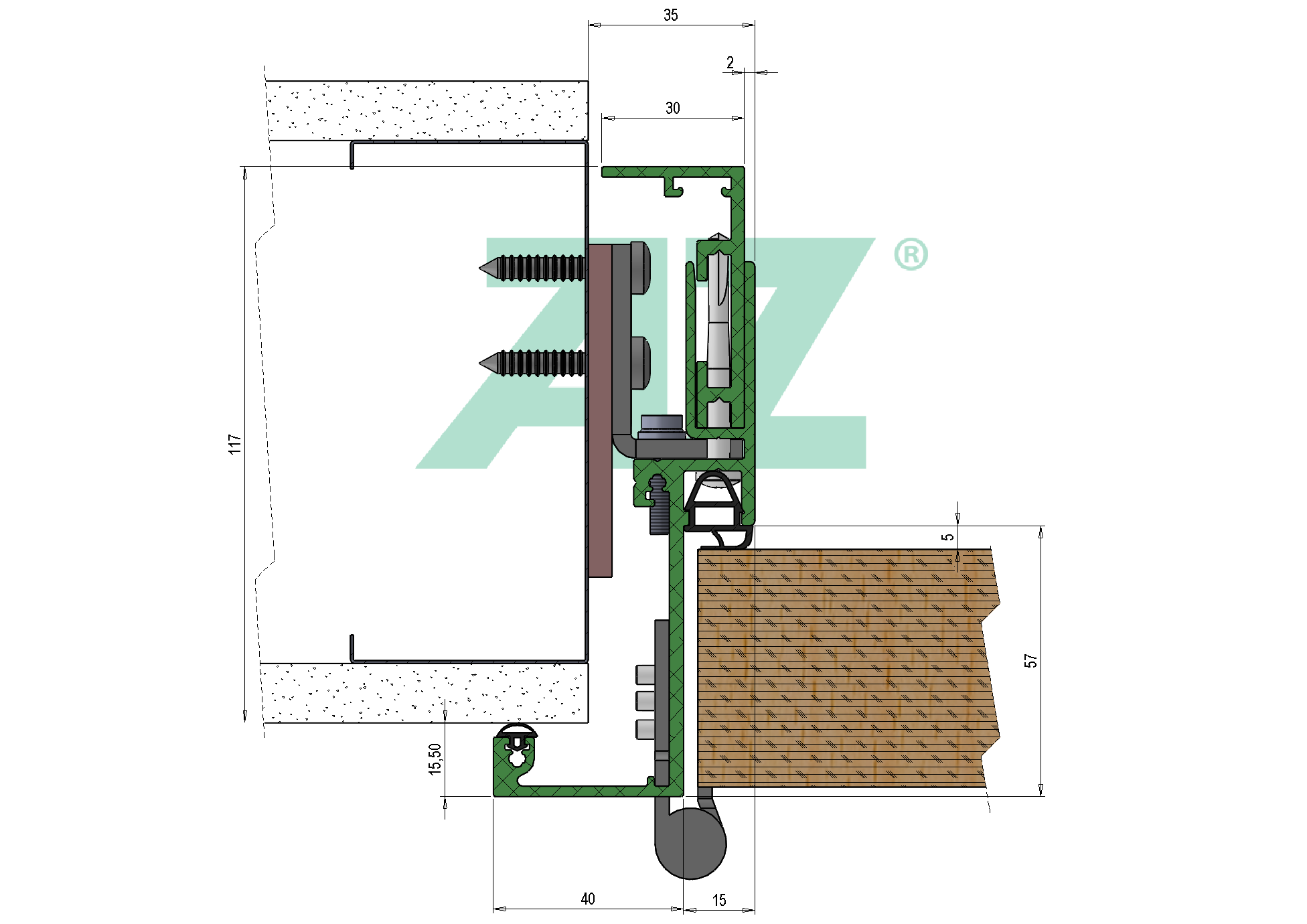

303b-57-STB

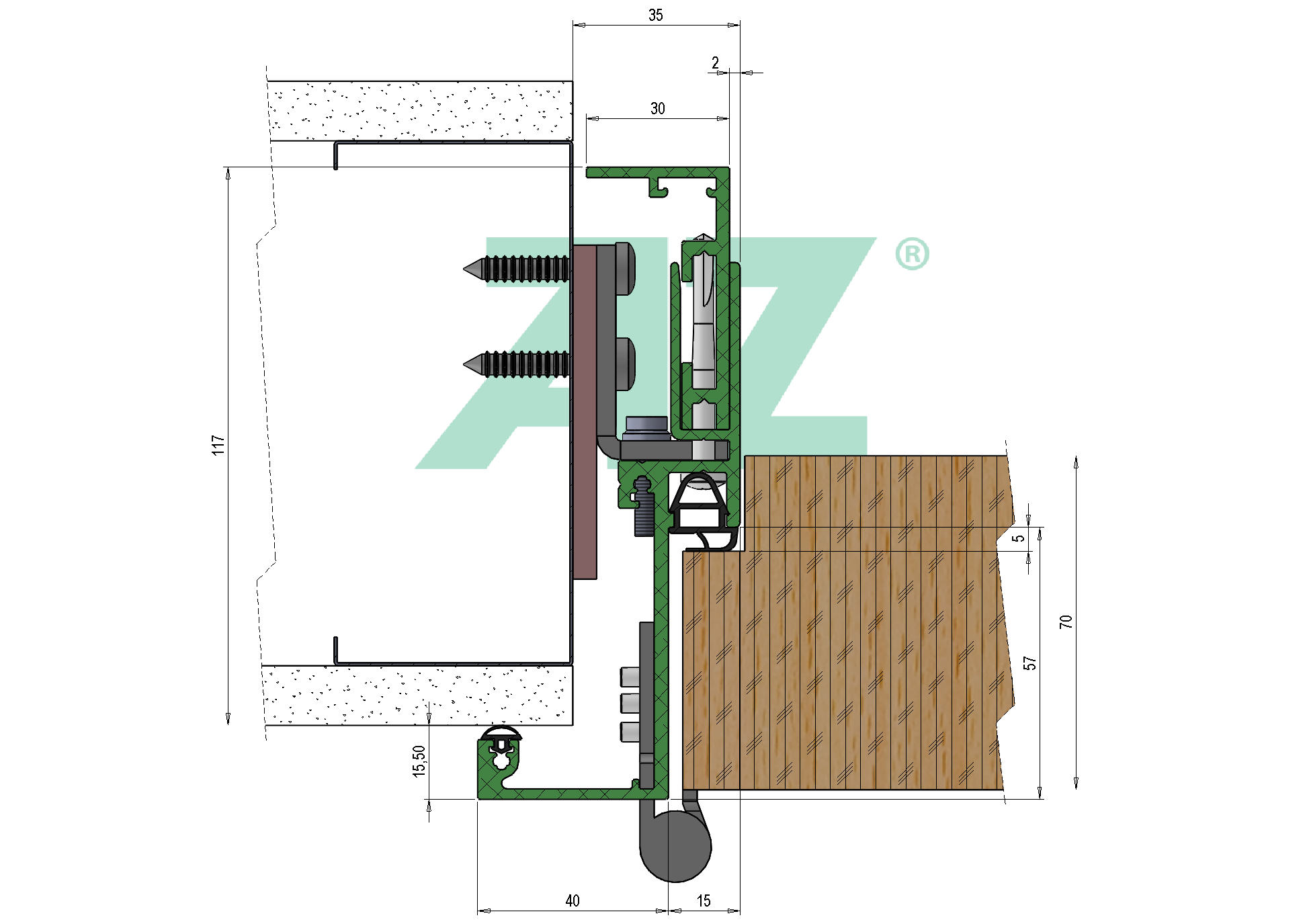

303b-57-STB-70
303b-57-STB-70-DF
