Umfassungszarge Kantspiegel ohne Wanddickenausgleich

Umfassungszargen Standardausführung

Diese Zargen sind für Ständerwerkswände und Mauerwerkswände ab einer Wandstärke von 35 mm ausgelegt. Die Falzseite und die Leibung werden in die vorhandene Wandöffnung von beiden Seiten umfasst. Der Einbau dieser zweischaligen Zargen sollte nach Möglichkeit nach der Fertigstellung von Wänden und Böden erfolgen.

Bitte beachten Sie: Dies sind nur Standard Ausführungen.

Sie benötigen Zargen mit Oberlicht oder Seitenlicht;  Schiebetürzargen oder Sonderzargen, dann sprechen Sie mit unseren Mitarbeitern.

Sie haben Fragen zu:  Ausführungsvarianten; Massbezug für Umfassungszargen; wandbündige Zargen; Blockzargen; Blendrahmen; Anschlagmaße für Bänder Serie V8 . . .; Serie VX, VN, A23; Maße für AZ Fallen und Riegelausnehmungen 29er Falz; 47er Falz oder 57er Falz

Umfassungszarge Kantspiegel ohne Wanddickenausgleich

Produkteigenschaften

Profilsystem

121

Falz

29 / 47 / 57

Wandstärken Falz 29

35mm

Wandstärken Falz 47

55mm

Wandstärken Falz 57

65mm

Wanddickenausgleich

nein

Ansicht Bandseite

40mm

Ansicht Bandgegenseite

55mm

Zeichnungen

121a-29-G

121a-29-G

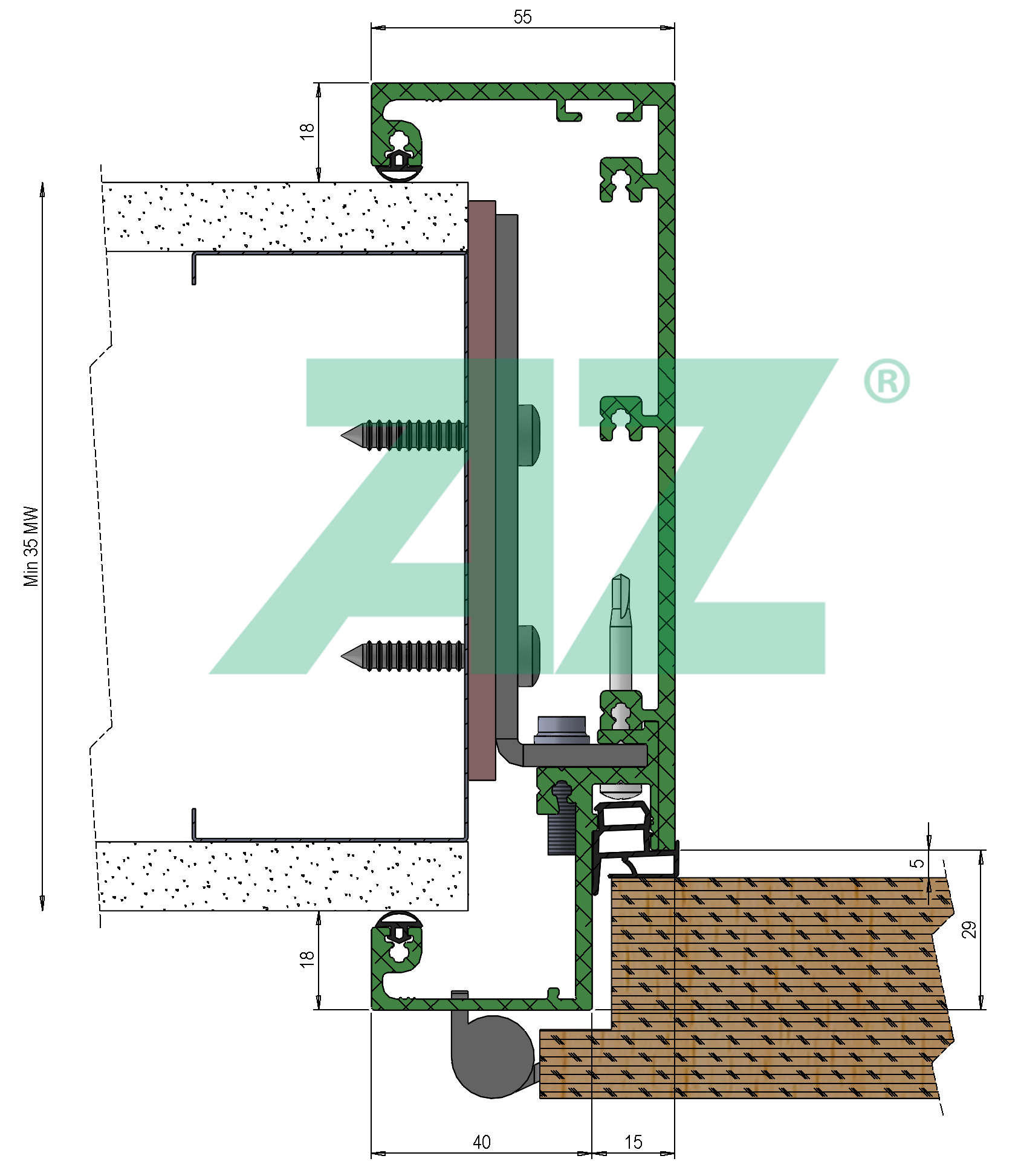

121a-29-GTB

121a-29-GTB

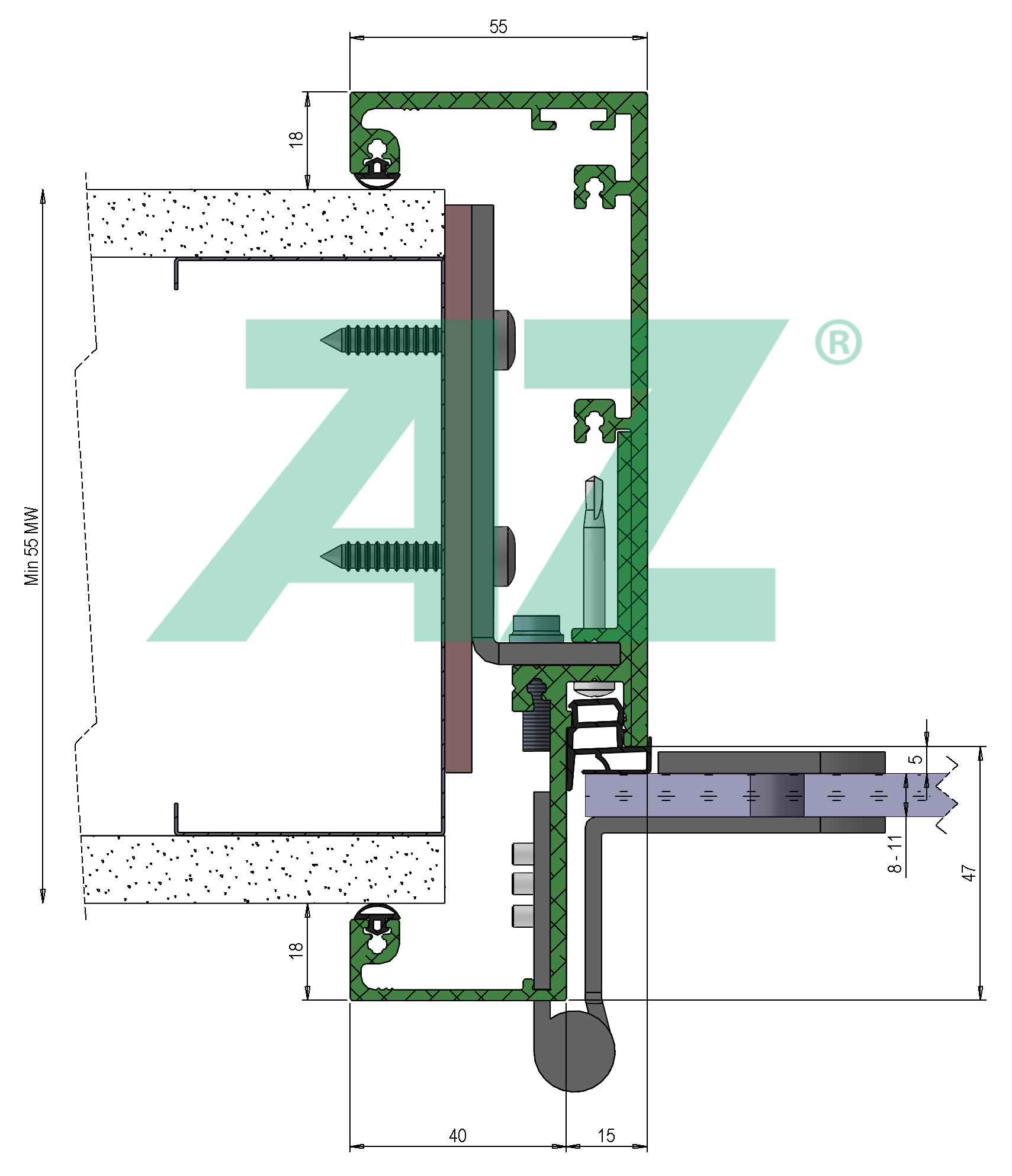

121b-47-G

121b-47-G

121b-47-STB

121b-47-STB

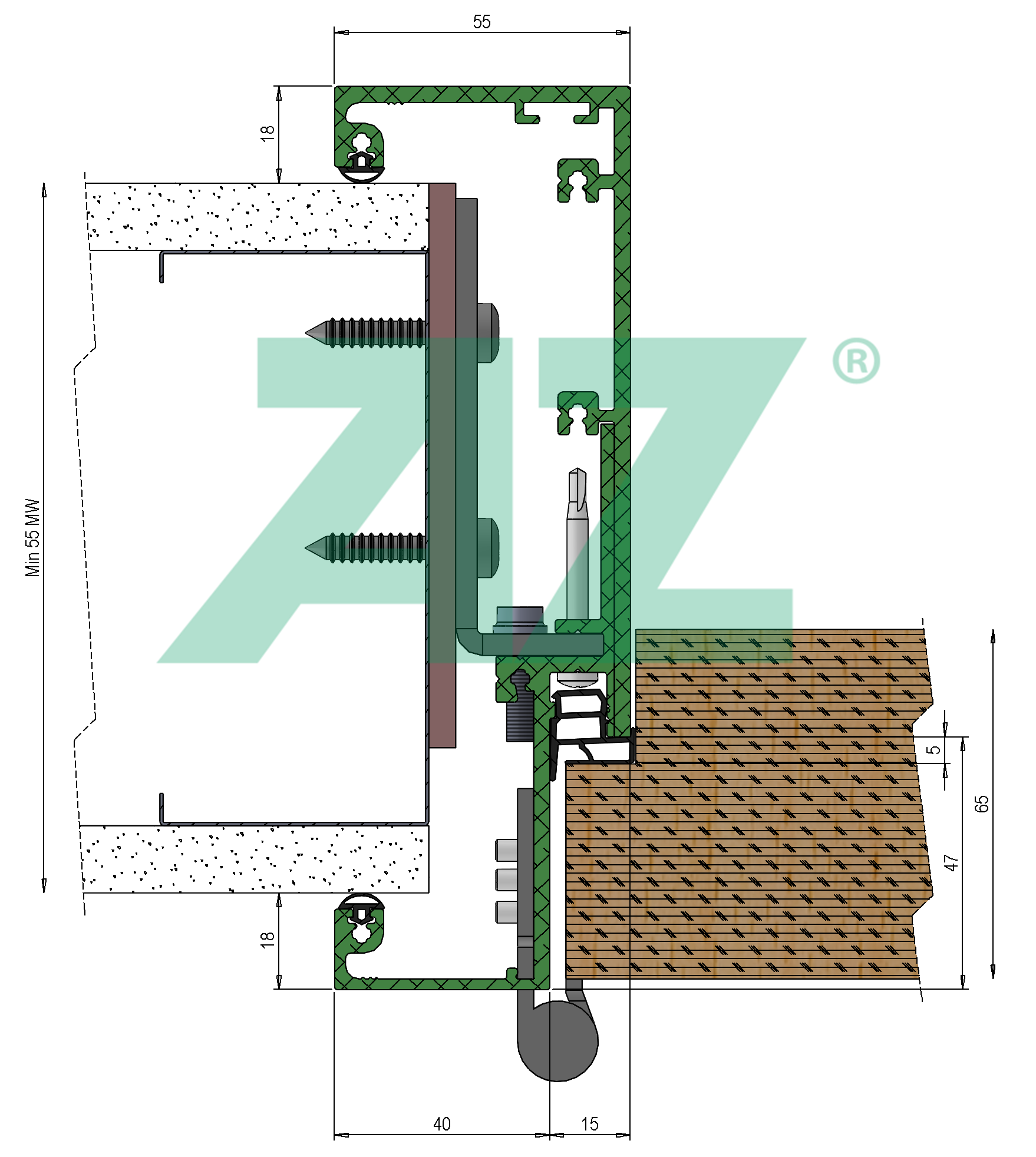

121b-47-STB-65

121b-47-STB-65

121b-47-STB-65-DF

121b-47-STB-65-DF

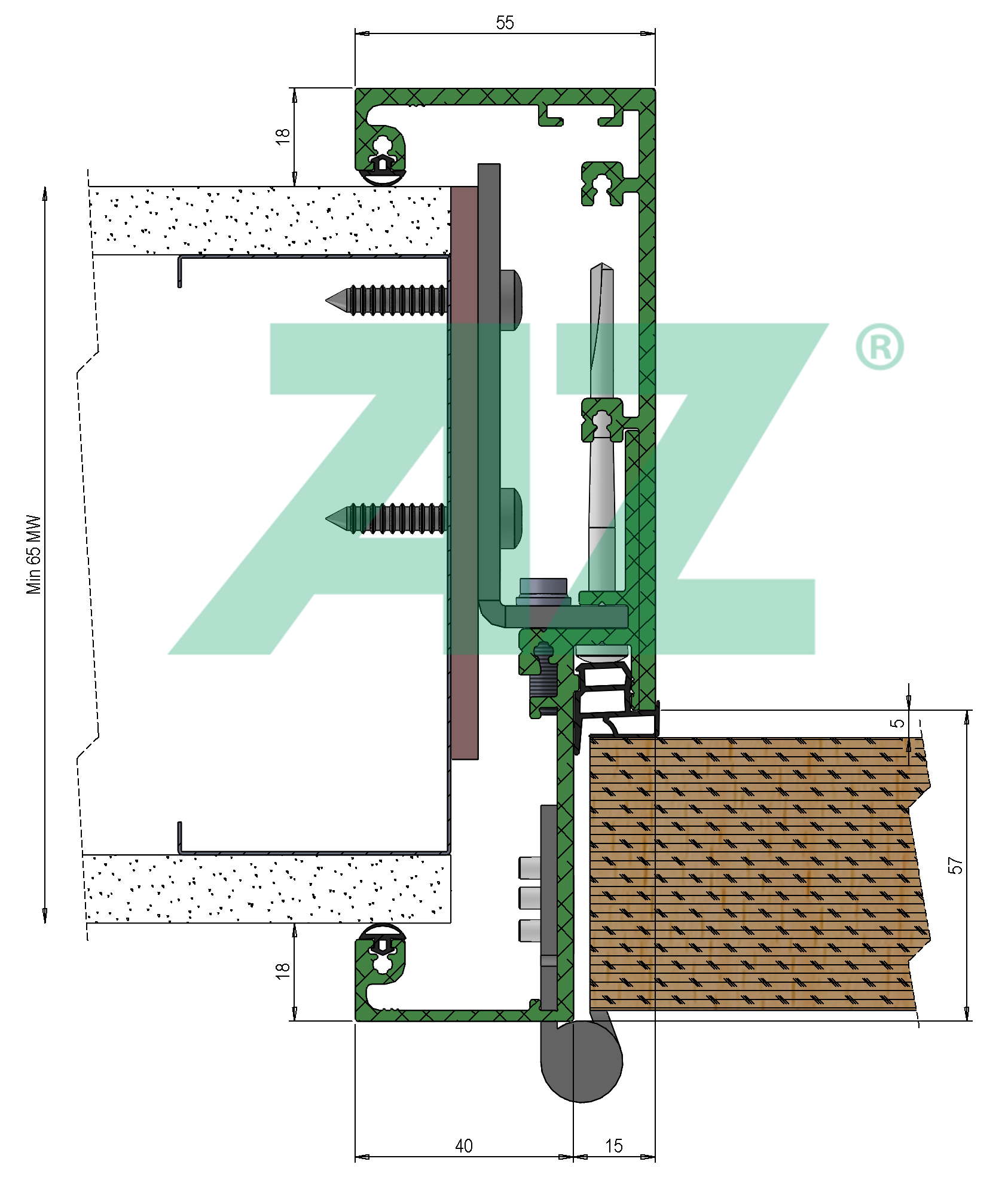

121b-57-STB

121b-57-STB

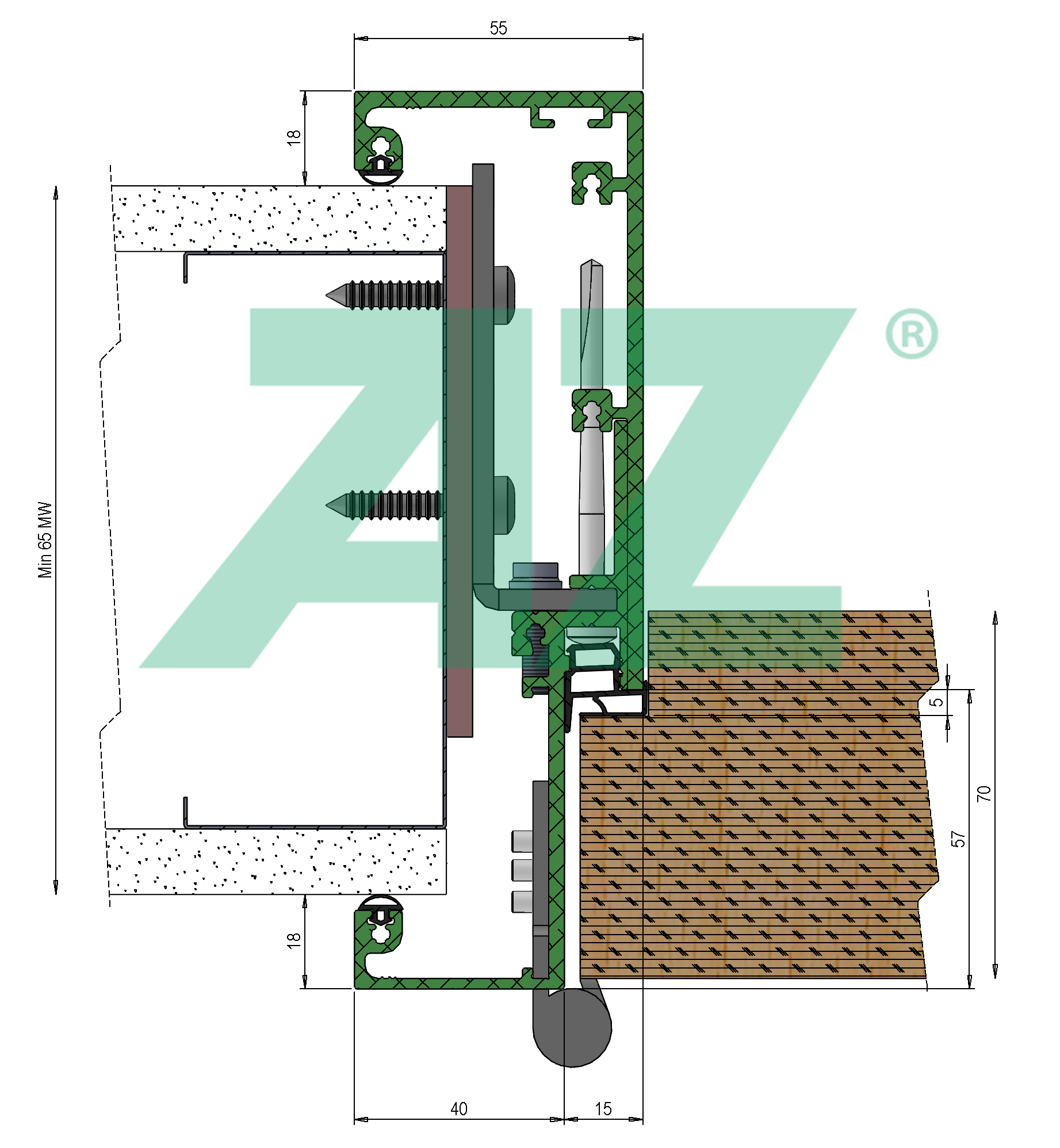

121b-57-STB-70

121b-57-STB-70

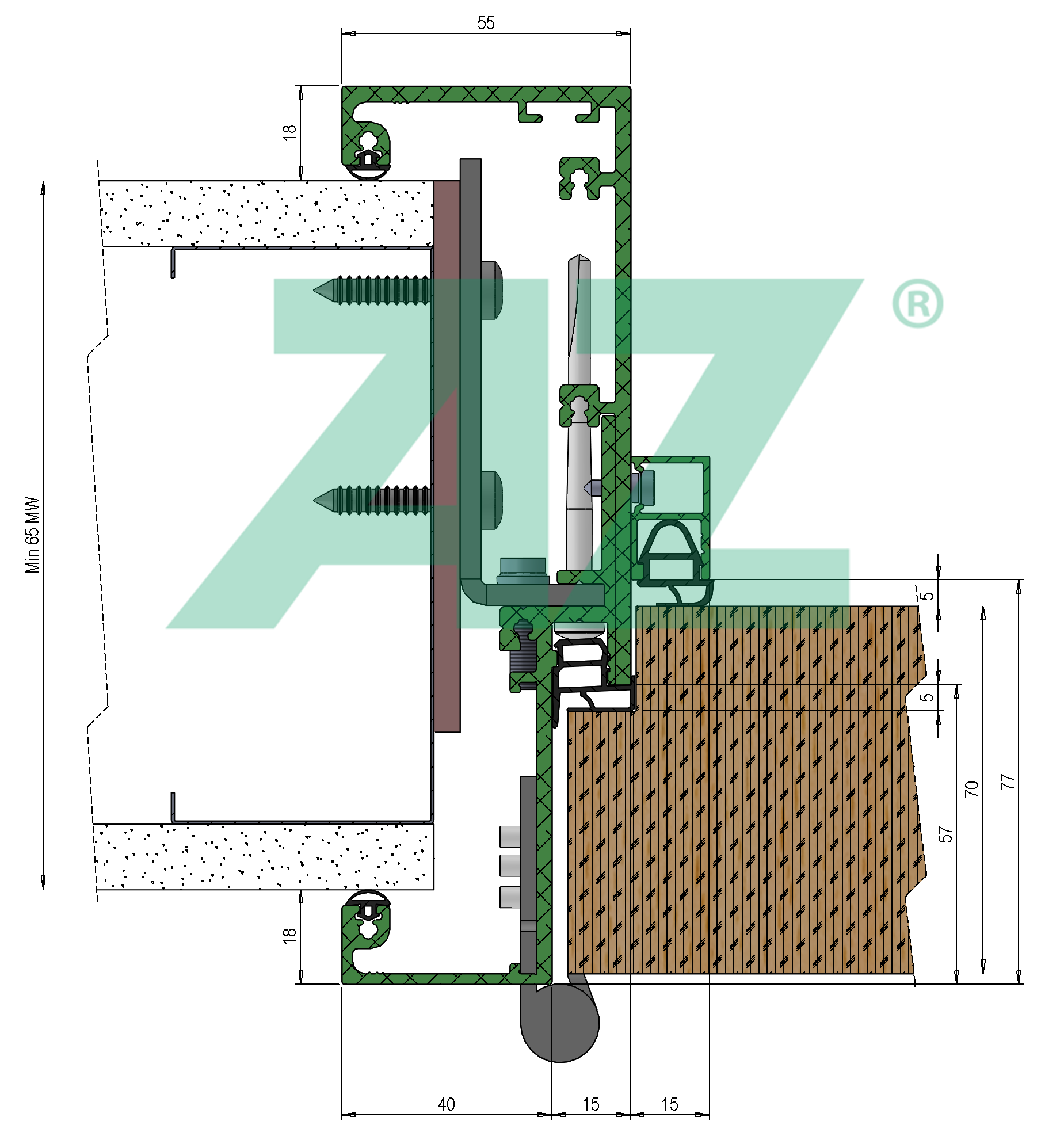

121b-57-STB-70-DF

121b-57-STB-70-DF
