Umfassungszarge Rundspiegel als Eckzarge

Eckzarge Standardausführung

Eckzargen sind für Ständerwerkswände und Mauwerk geeignet. Die Falzseite und die Leibung werden in die vorhandene Wandöffnung von einer Seiten umfasst. Der Einbau dieser zweischaligen Zargen sollte nach Möglichkeit nach der Fertigstellung von Wänden und Böden erfolgen.

Bitte beachten Sie: Dies sind nur Standard Ausführungen.

Sie benötigen Zargen mit Oberlicht oder Seitenlicht;  Schiebetürzargen oder Sonderzargen, dann sprechen Sie mit unseren Mitarbeitern.

Sie haben Fragen zu:  Ausführungsvarianten; Massbezug für Umfassungszargen; wandbündige Zargen; Blockzargen; Blendrahmen; Anschlagmaße für Bänder Serie V8 . . .; Serie VX, VN, A23; Maße für AZ Fallen und Riegelausnehmungen 29er Falz; 47er Falz oder 57er Falz

Umfassungszarge Rundspiegel als Eckzarge

Produkteigenschaften

Profilsystem

203

Falz

29 / 47 / 57

Profilaussenmass Falz 29

105mm

Profilaussenmass Falz 47

123mm

Profilaussenmass Falz 57

133mm

Wanddickenausgleich

nein

Ansicht Bandseite

Falz 29: 40mm; Falz 47: 40 und 50mm; Falz 57: 40 und 50mm

Ansicht Bandgegenseite

30mm

Zeichnungen

203a-29-G

203a-29-G

203a-29-GTB

203a-29-GTB

203b-47-G

203b-47-G

203b-47-STB

203b-47-STB

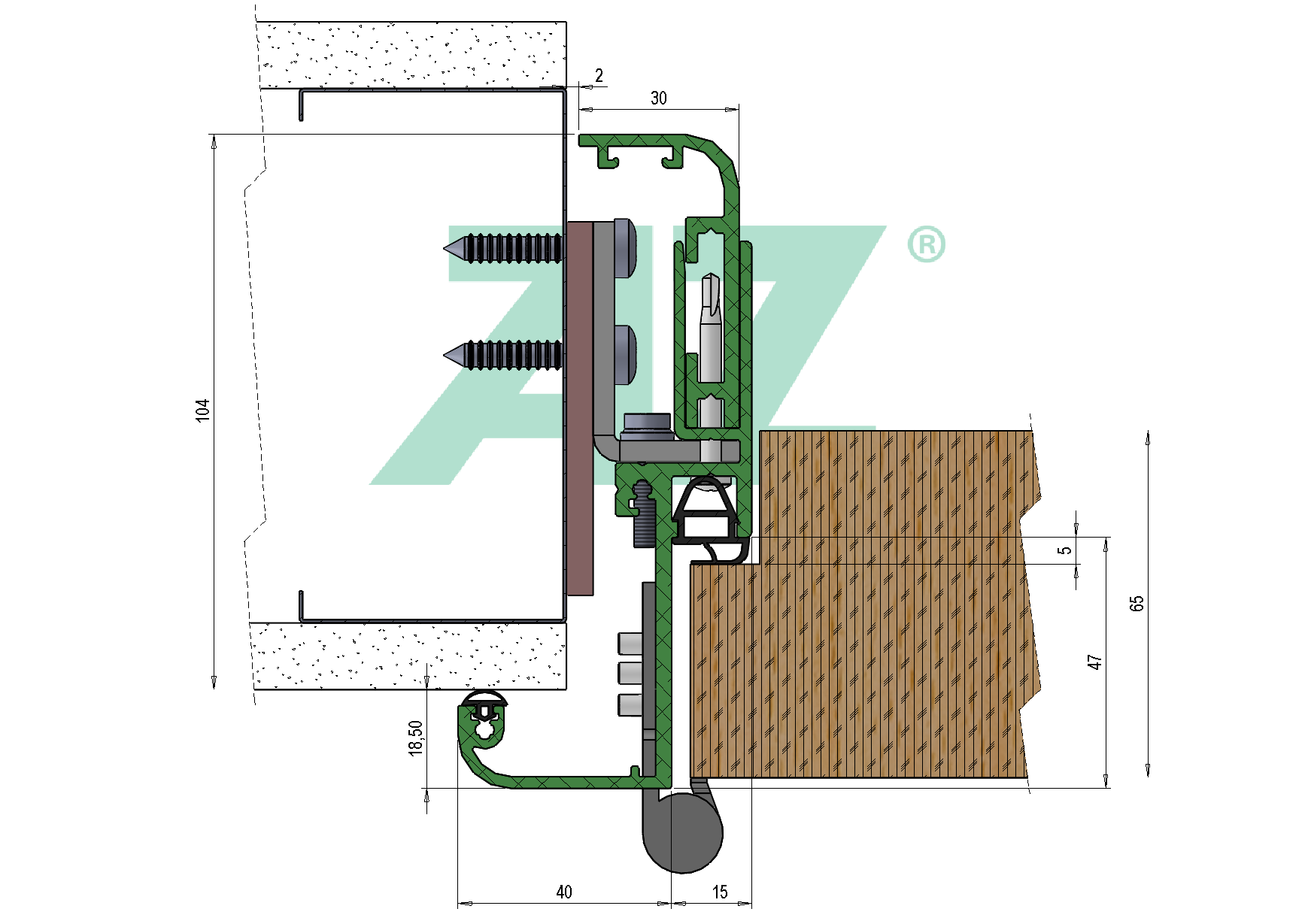

203b-47-STB-65

203b-47-STB-65

203b-47-STB-65-DF

203b-47-STB-65-DF

203b-57-STB

203b-57-STB

203b-57-STB-70

203b-57-STB-70

203b-57-STB-70-DF

203b-57-STB-70-DF

Zertifikate
