Umfassungszarge Rundspiegel mit Wanddickenausgleich

Umfassungszargen Standardausführung

Diese Zargen sind für Ständerwerkswände und Mauerwerkswände ausgelegt, Wandstärken von -5/+15 mm können ausgeglichen werden. Die Falzseite und die Leibung werden in die vorhandene Wandöffnung von beiden Seiten umfasst. Der Einbau dieser zweischaligen Zargen sollte nach Möglichkeit nach der Fertigstellung von Wänden und Böden erfolgen.

Bitte beachten Sie: Dies sind nur Standard Ausführungen.

Sie benötigen Zargen mit Oberlicht oder Seitenlicht;  Schiebetürzargen oder Sonderzargen, dann sprechen Sie mit unseren Mitarbeitern.

Sie haben Fragen zu:  Ausführungsvarianten; Massbezug für Umfassungszargen; wandbündige Zargen; Blockzargen; Blendrahmen; Anschlagmaße für Bänder Serie V8 . . .; Serie VX, VN, A23; Maße für AZ Fallen und Riegelausnehmungen 29er Falz; 47er Falz oder 57er Falz

Umfassungszarge Rundspiegel mit Wanddickenausgleich

Produkteigenschaften

Profilsystem

201

Falz

29 / 47 / 57

Wandstärken Falz 29

ab 65mm

Wandstärken Falz 47

ab 85mm

Wandstärken Falz 57

ab 95mm

Wanddickenausgleich

-5 / +15mm

Ansicht Bandseite

Falz 29: 40mm; Falz 47: 40 und 50mm; Falz 57: 40 und 50mm

Ansicht Bandgegenseite

53 und 63mm

Zeichnungen

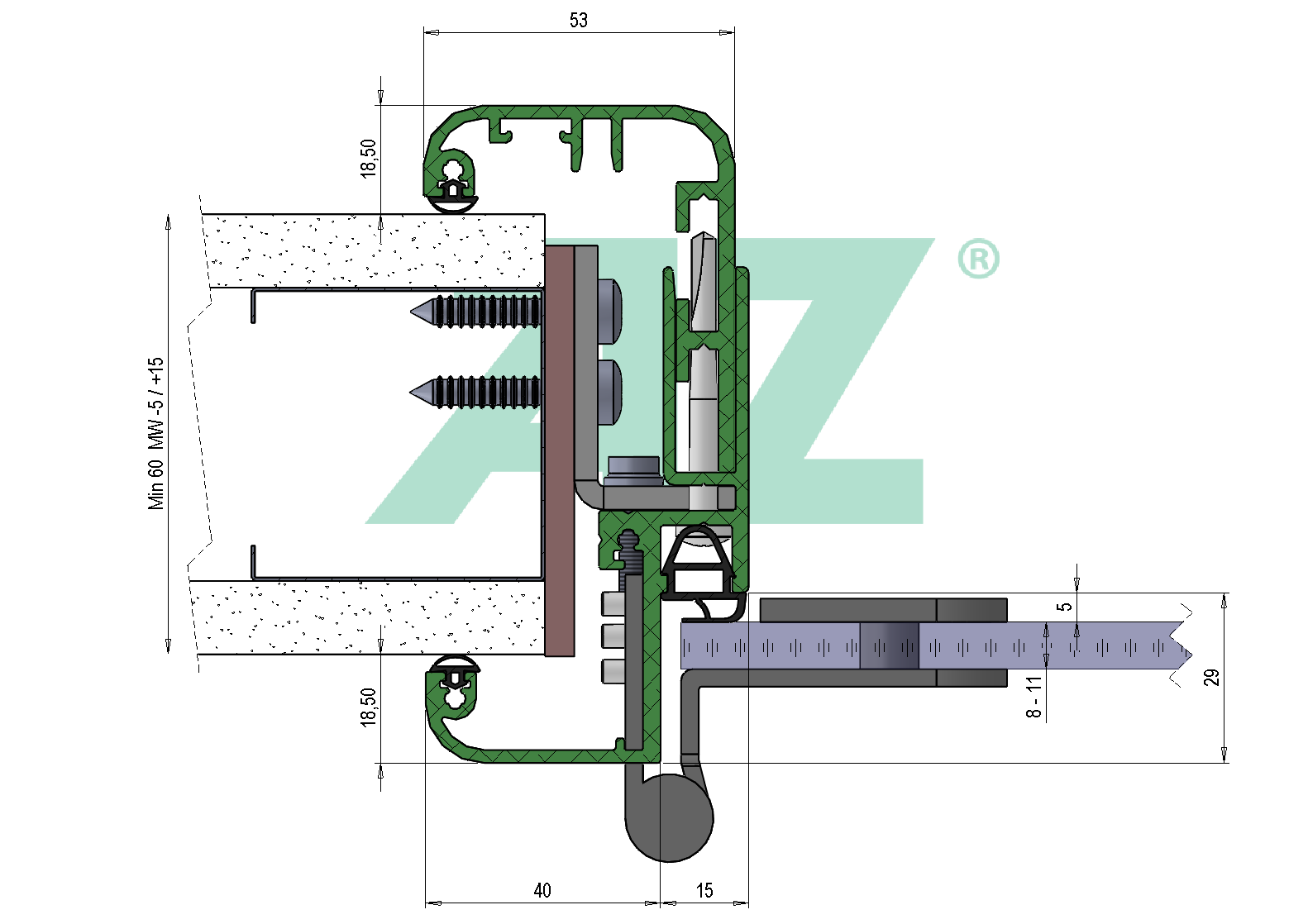

201a-29-G

201a-29-G

201a-29-GTB

201a-29-GTB

201b-47-G

201b-47-G

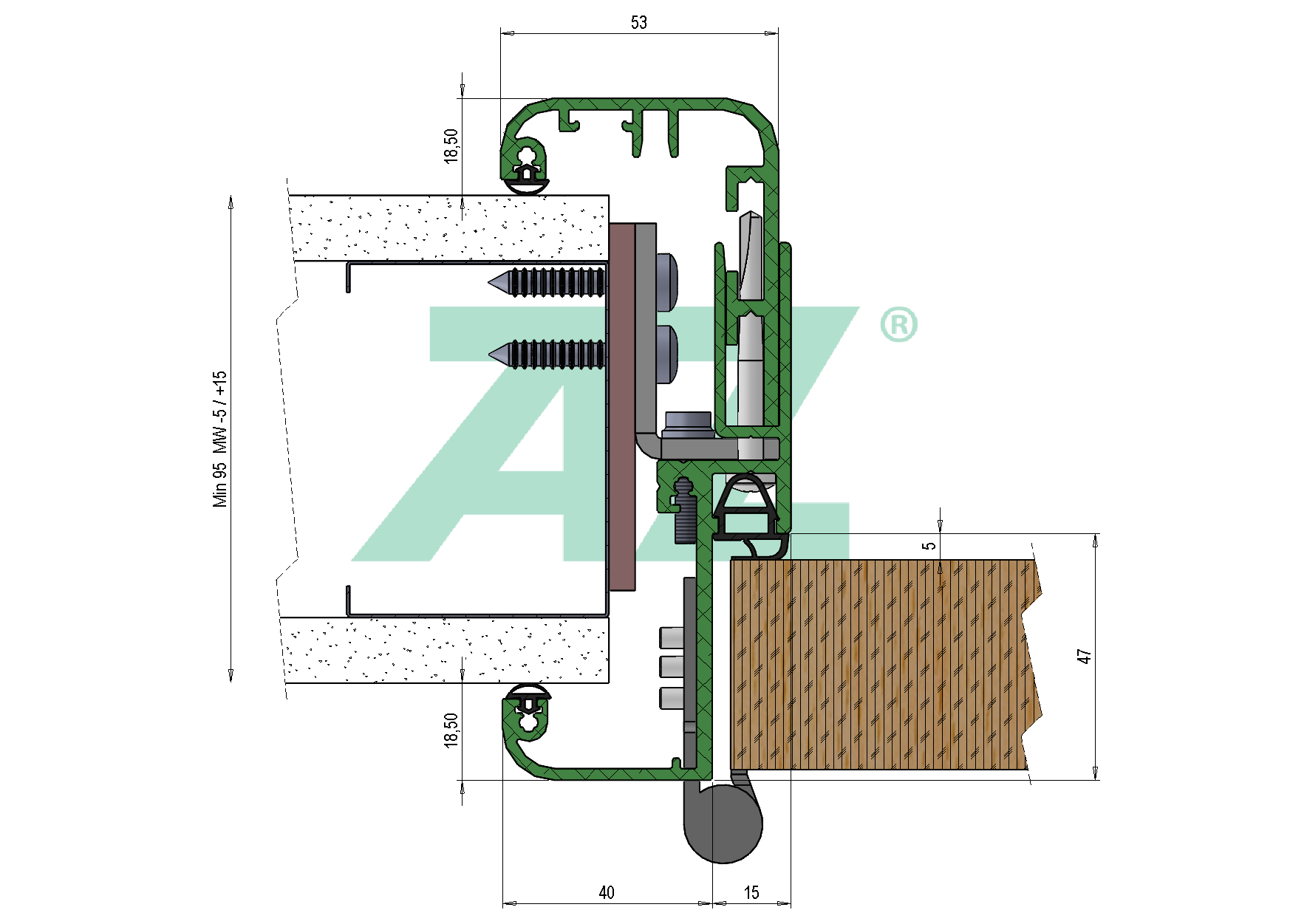

201b-47-STB

201b-47-STB

201b-47-STB-65

201b-47-STB-65

201b-47-STB-65-DF

201b-47-STB-65-DF

201b-57-STB

201b-57-STB

201b-57-STB-70

201b-57-STB-70

201b-57-STB-70-DF

201b-57-STB-70-DF

Zertifikate
