Wandbündige Zarge mit Schattennut
Wandbündige Schattennut Umfassungszarge
Wandbündige Zargen für Ständer- und Mauerwerk bestehen aus einer Grund- und Deckzarge. Durch ihre minimalistische Ansicht fügt sich die Zarge in die moderne Architktur ein und setzt mit einer Schattennut ein optisches Highlight. Der Einbau der Deckzarge sollte nach Möglichkeit nach der Fertigstellung von Wänden und Böden erfolgen.
Bitte beachten Sie: Dies sind nur Standard Ausführungen.
Sie benötigen Zargen mit Oberlicht oder Seitenlicht; Schiebetürzargen oder Sonderzargen, dann sprechen Sie mit unseren Mitarbeitern.
Sie haben Fragen zu: Ausführungsvarianten; Massbezug für Umfassungszargen; wandbündige Zargen; Blockzargen; Blendrahmen; Anschlagmaße für Bänder Serie V8 . . .; Serie VX, VN, A23; Maße für AZ Fallen und Riegelausnehmungen 29er Falz; 47er Falz oder 57er Falz
Besonderheiten
Leicht zu reinigenFreie Wahl der OberflächenbeschichtungAntihaftbeschichtungen für den Food- und Nonfood-BereichHohe mechanische WiderstandsfähigkeitBeständig gegen Wasser und WasserdampfVerstellung Türblatt möglich
Produkteigenschaften
Profilsystem
131
Falz
29 / 47 / 57
Profilaussenmass Falz 29
ab 71mm
Profilaussenmass Falz 47
ab 90mm
Profilaussenmass Falz 57
ab 100mm
Wandickenausgleich
nein
Ansicht Bandseite
40mm
Ansicht Bandgegenseite
55mm
Zeichnungen
131a-29-G
131a-29-GTB

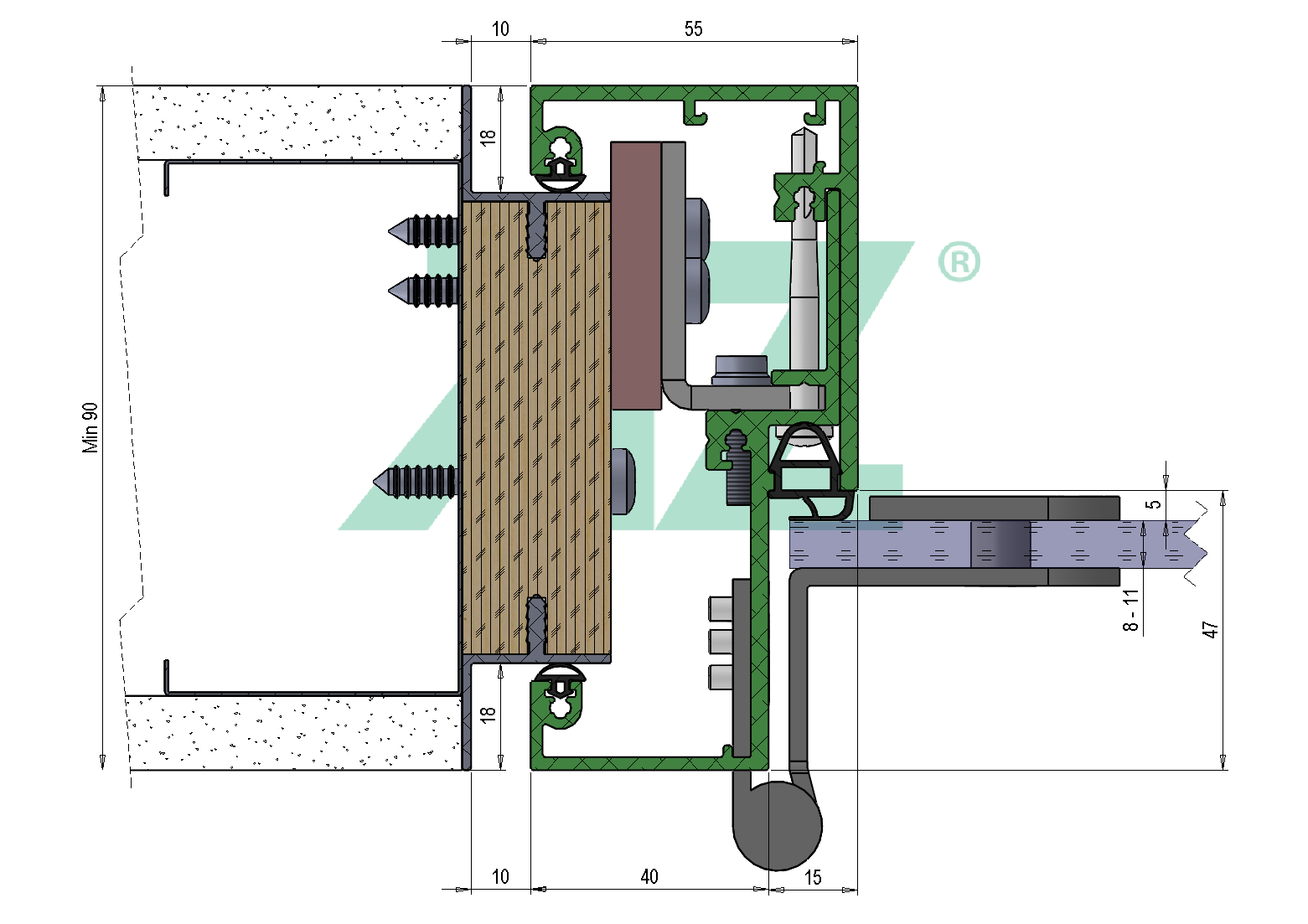

131b-47-G
131b-47-STB
131b-47-STB-65
131b-47-STB-65-DF
131b-57-STB
131b-57-STB-70
131b-57-STB-70-DF
Downloads
Ausschreibungstext
Zeichnungen / PDF
131a-29-G131a-29-GTB131b-47-G131b-47-STB131b-47-STB-65131b-47-STB-65-DF131b-57-STB131b-57-STB-70131b-57-STB-70-DF3D-Ansicht
3D-Ansicht 131a-29-G3D-Ansicht 131a-29-GTB3D-Ansicht 131b-47-G3D-Ansicht 131b-47-STB3D-Ansicht 131b-47-STB-653D-Ansicht 131b-47-STB-65-DF3D-Ansicht 131b-57-STB3D-Ansicht 131b-57-STB-703D-Ansicht 131b-57-STB-70-DFAllgemein / PDF
Prospekt AluminiumzargenMontageanleitung Wandbündige ZargenZertifikate
